多通道柴油机燃烧分析仪(8-18通道)
柴油机燃烧分析系统,是一款用于对柴油机气缸内燃烧过程的测量与分析,以确定柴油机各个气缸工作是否正常的仪器,该仪器可对各缸同步测量,排除逐缸测量造成各缸参数的不可比性。
      柴油机燃烧分析系统,是一款用于对柴油机气缸内燃烧过程的测量与分析,以确定柴油机各个气缸工作是否正常的仪器,该仪器可对各缸同步测量,排除逐缸测量造成各缸参数的不可比性。该仪器采用全汉化菜单操作,可同时对多缸示功图进行同步采样分析、数据管理、故障诊断、报表打印等功能。另外,该仪器还具备操作简单、使用方便,工作安全可靠、寿命长、携带方便、适用机型广、自身故障少、储存数据大、测量精度高、故障诊断准等特点。该仪器适用于带有检爆阀的各中、低速柴油机,是船舶运输、船舶制造与维修、柴油机生产、柴油机发电企业及其它大型柴油机应用单位的柴油机调整、故障诊断、维修与质量检验的必备仪器,特别是船用柴油机负荷调整、功率测定不可缺少的仪器。

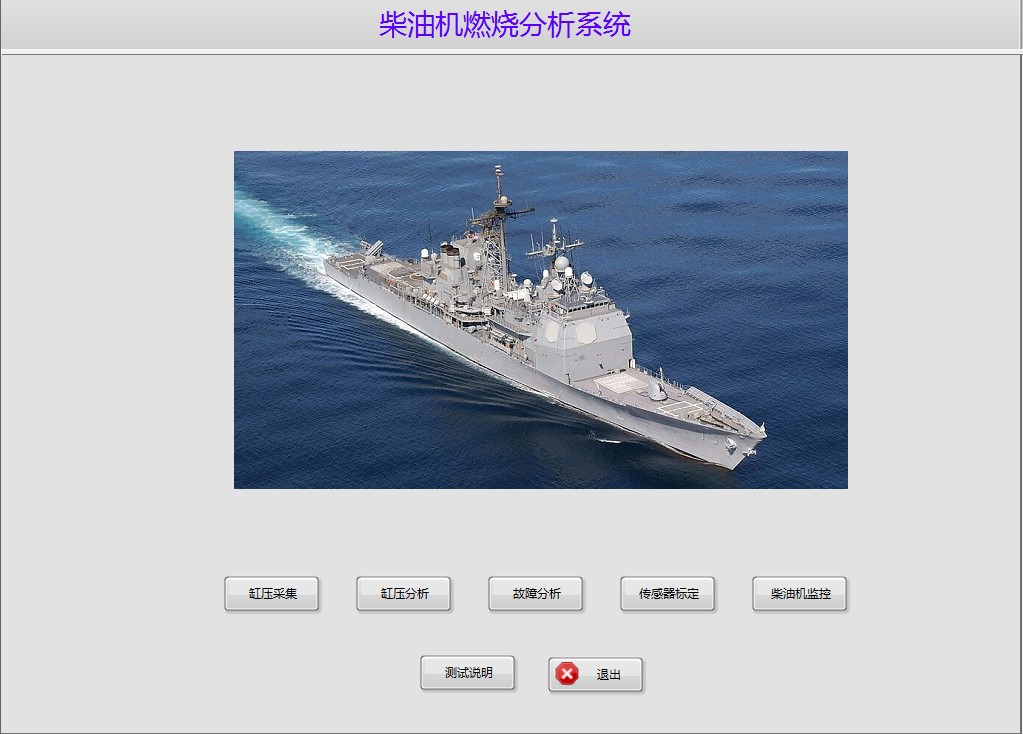

柴油机燃烧分析系统软件正常启动后,便进入了待命状态,柴油机燃烧分析系统软件主界面如图1所示:
主菜单共有七个功能菜单名,其对应功能如下:
 ◎缸压采集:主要实现对柴油机缸压力信号的采集、数据存储等工作,最多可同时采集18缸压力数据,并可采集曲轴转速信号、缸温信号等;
 ◎缸压分析:可对单缸压力信号进行热力分析,可选择分析缸号;
 ◎故障分析:提供典型的故障示功图曲线,供内燃机专家参考得出故障结论;
 ◎传感器标定系数:可对传感器进行标定和修改标定系数;
 ◎柴油机监控:可对柴油机进行启停控制,加速,加负荷,能够显示柴油机的状态、参数及相关报警;
 ◎测试说明:可调用操作使用说明;
 ◎退出:点击该键,退出柴油机热力过程分析系统返回到Windows操作系统。

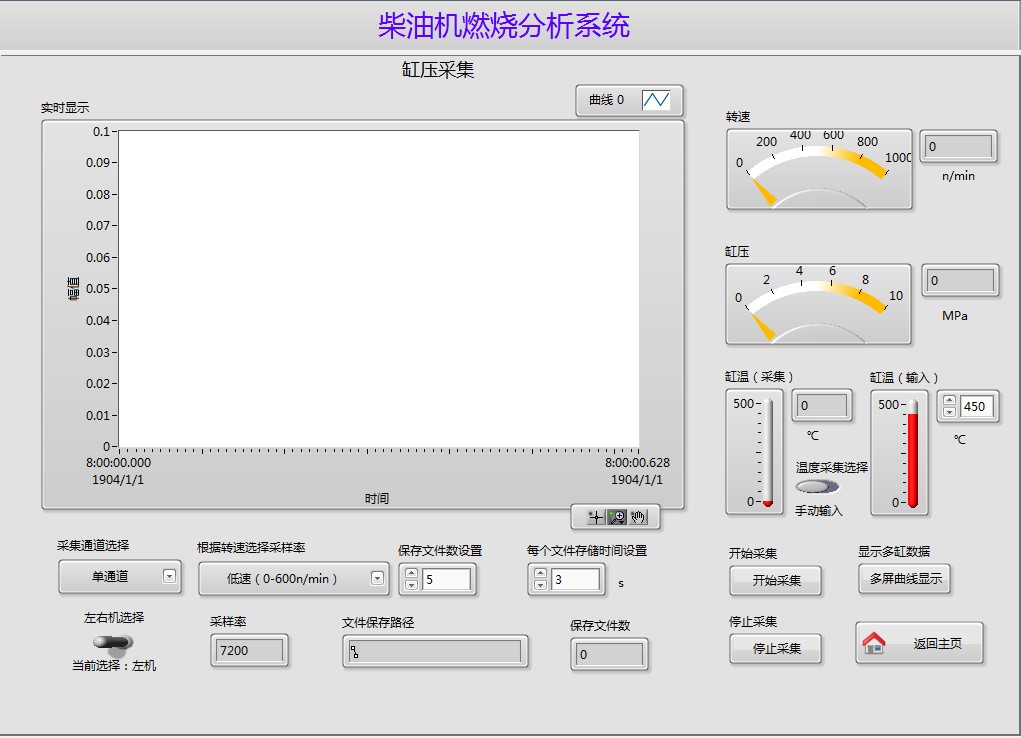

在柴油机燃烧分析系统软件主界面点击“缸压采集”菜单条,即可进入相应界面,如图2所示:

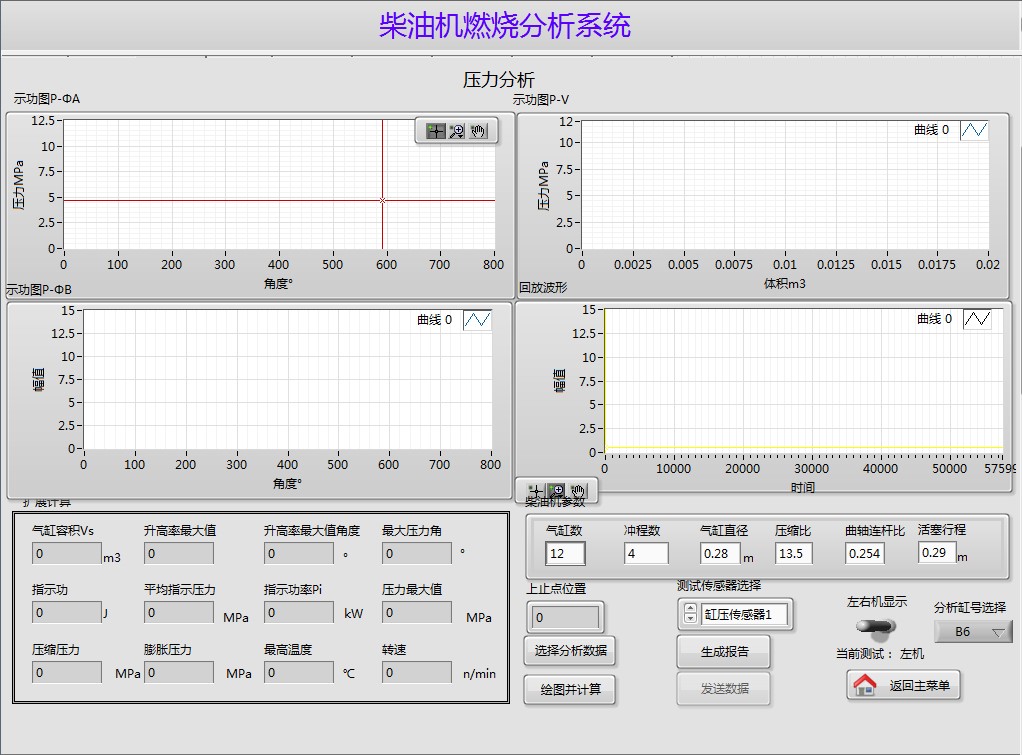

点击主界面上“缸压分析”按钮,可以进入相应的界面,其界面如图3所示:

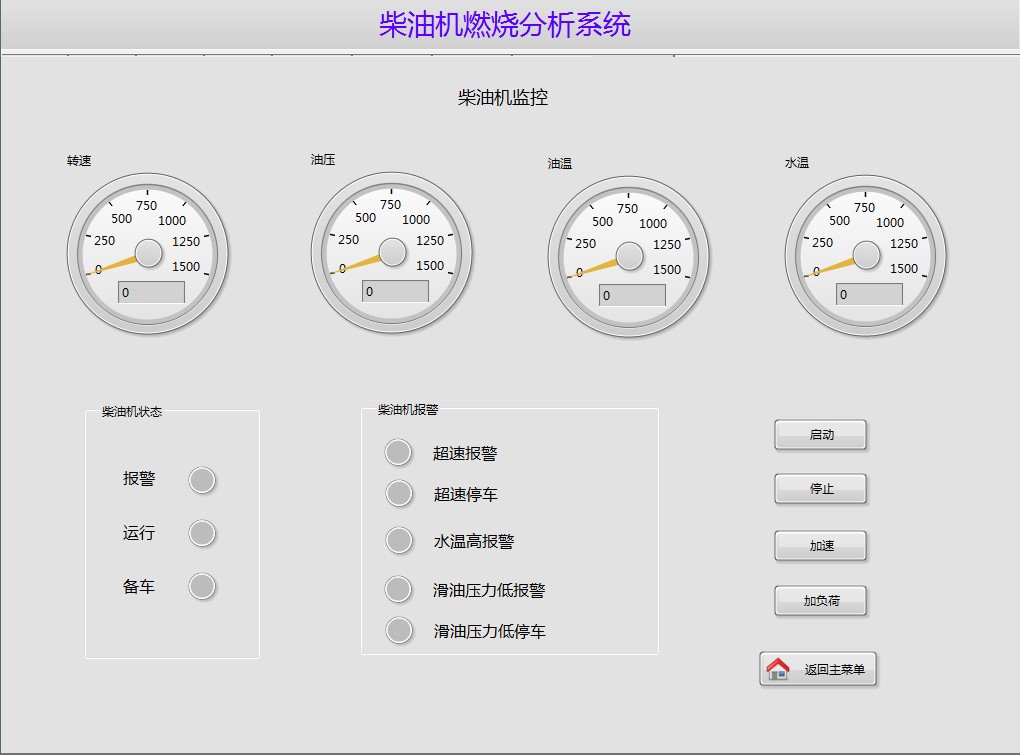

柴油机其他参数监控
